PDF du plan
Multi-feuilles, polices incorporées, prêt à imprimer ou à envoyer.
Fonctionnalités
Le plan complet, du STEP au DXF.
Cotio reconnaît la géométrie de la pièce et applique les règles du dessin industriel. Voici ce qu'il fait pour vous, et ce que vous gardez en main.
01
Lecture et reconnaissance
- STEP AP203 / AP214, pièce seule ou assemblage (un plan par pièce, quantités regroupées)
- Orientation automatique : plus grande dimension en longueur, origine au coin
- Trous débouchants et borgnes, séries régulières, perçages sur faces inclinées
- Tôles : épaisseur, plis, angles, rayons intérieurs
- Pièces de révolution : diamètres et longueurs des étages, alésage axial
- Matière et densité lues dans le STEP ou dans votre table des matières
02
Mise en plan automatique
- Choix du format (A4 à A2) et de l'échelle normalisée la plus lisible
- Projection européenne ou américaine

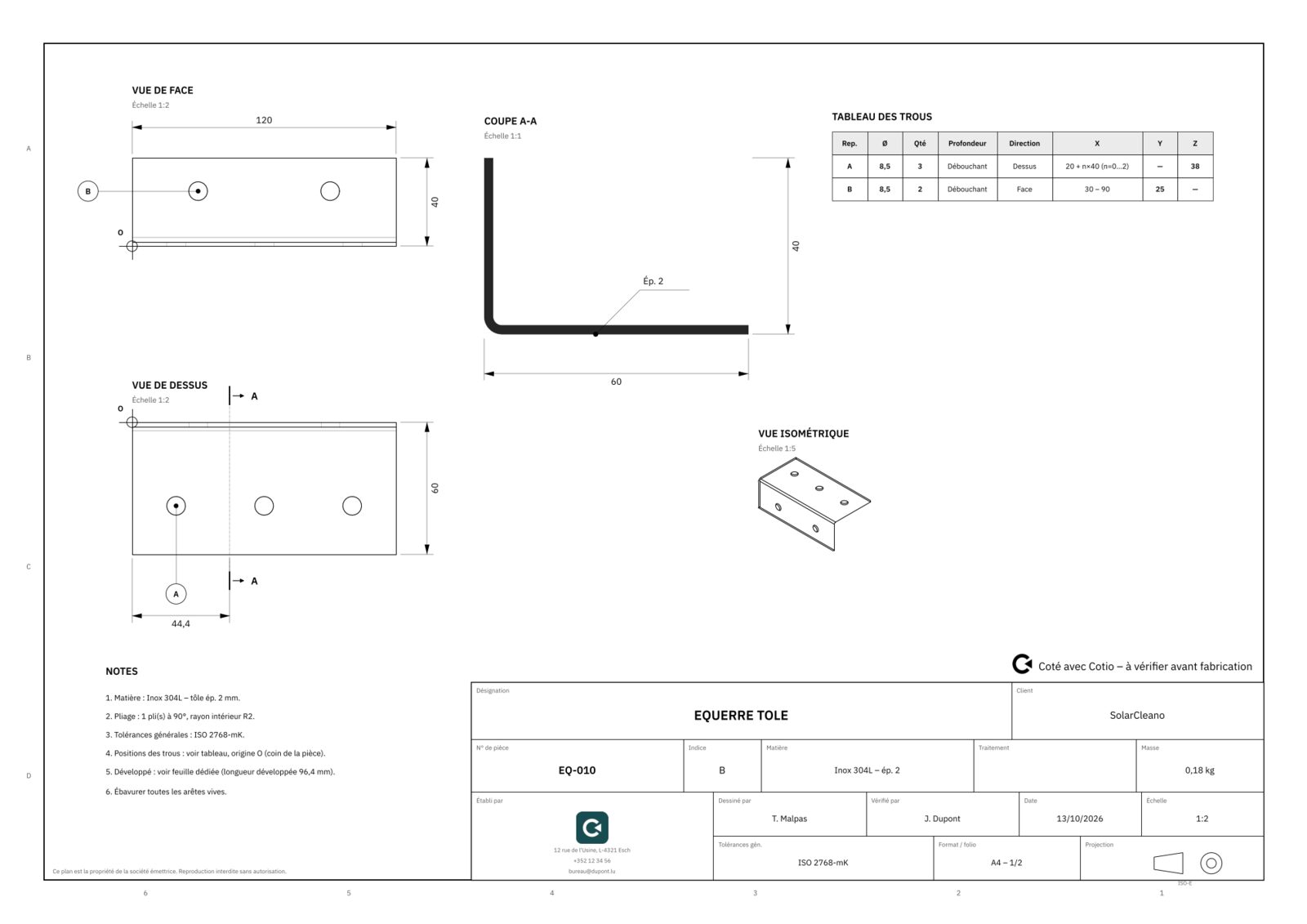

- Coupe A-A automatique des tôles pliées et des pièces percées
- Cotes d'encombrement, d'épaisseur, de diamètres et de positions

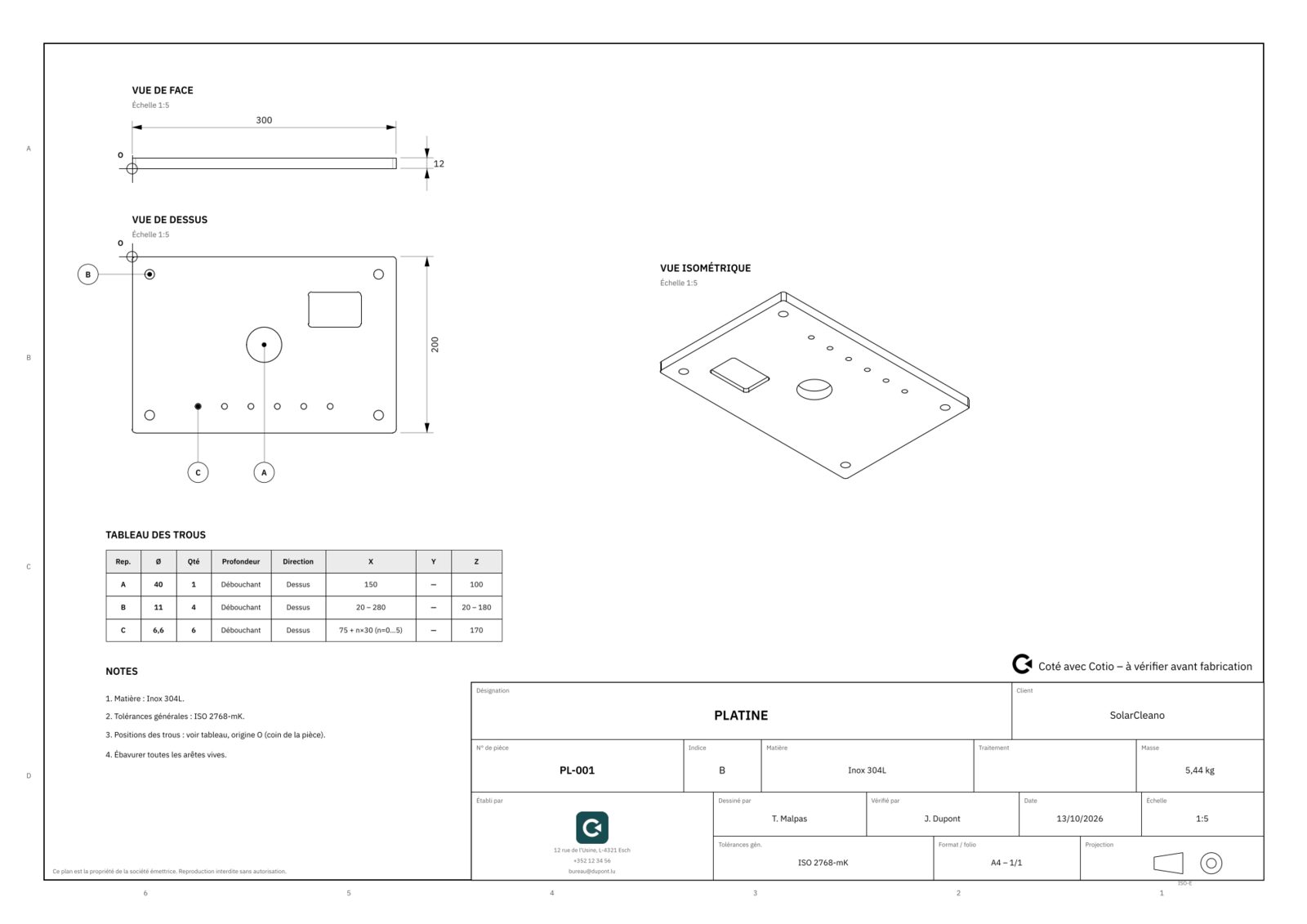

- Repères de trous et tableau des trous regroupé par série

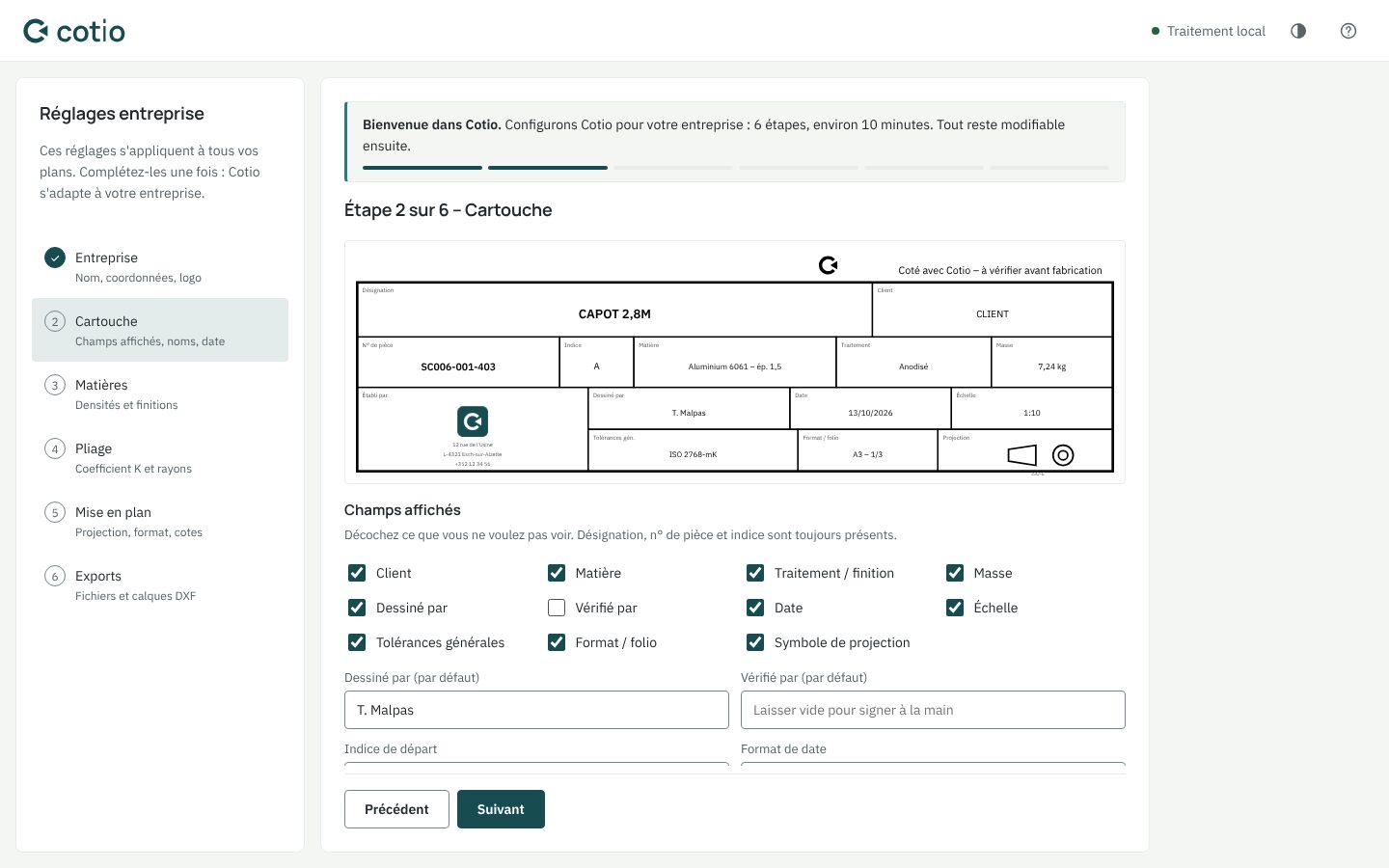

- Cartouche à vos couleurs : logo, champs, dessiné / vérifié par, indice, date
- Langue du plan : français, anglais, allemand, néerlandais, espagnol
03
Tôlerie et découpe laser

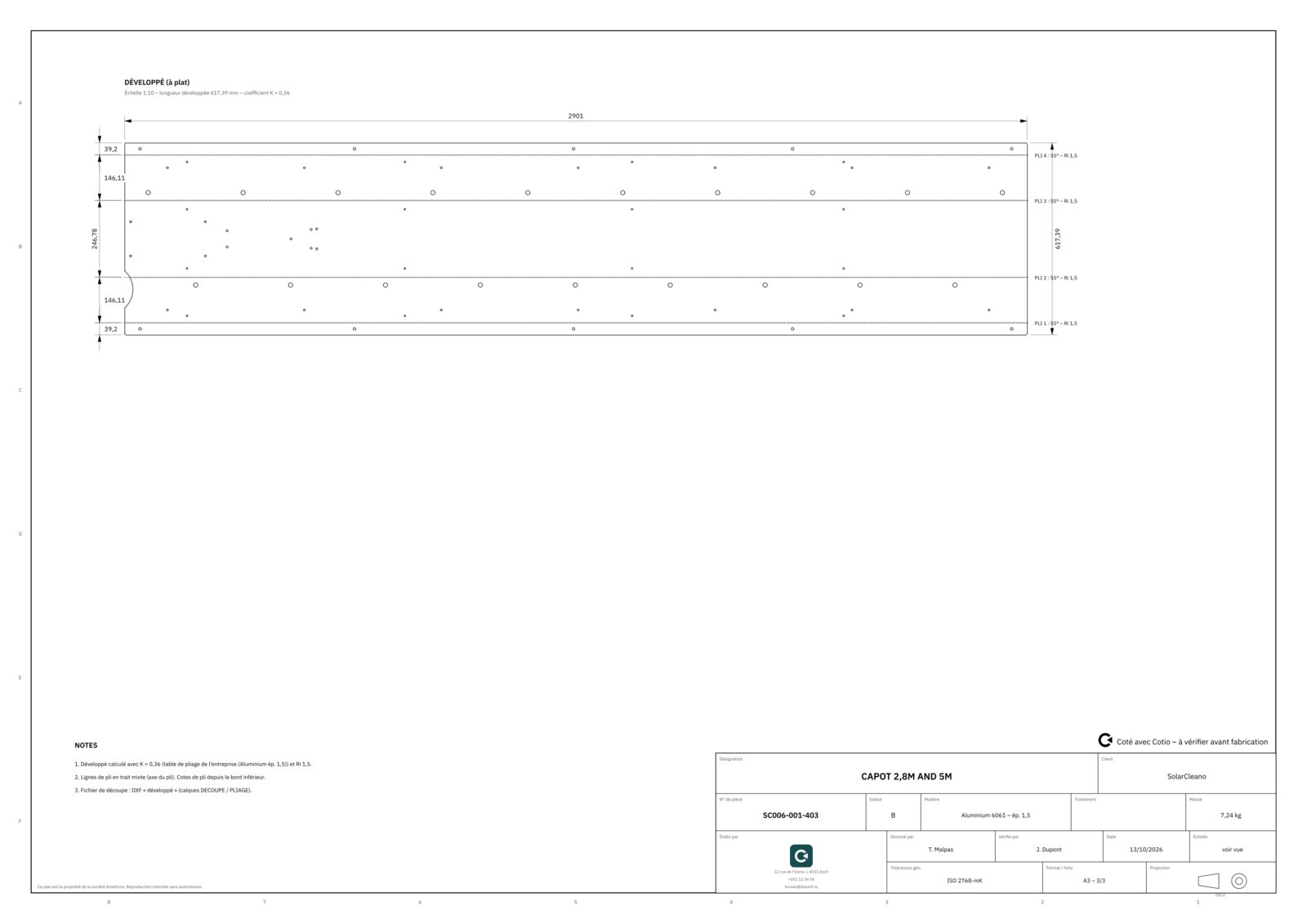

- Développé calculé à la fibre neutre avec votre coefficient K par matière et épaisseur
- Lignes de pli, angles et rayons, cotes entre plis
- DXF de découpe à l'échelle 1:1, calques nommés selon votre logiciel de découpe
- Alerte si le rayon du 3D diffère du rayon de votre outillage
04
Éditeur et vérification

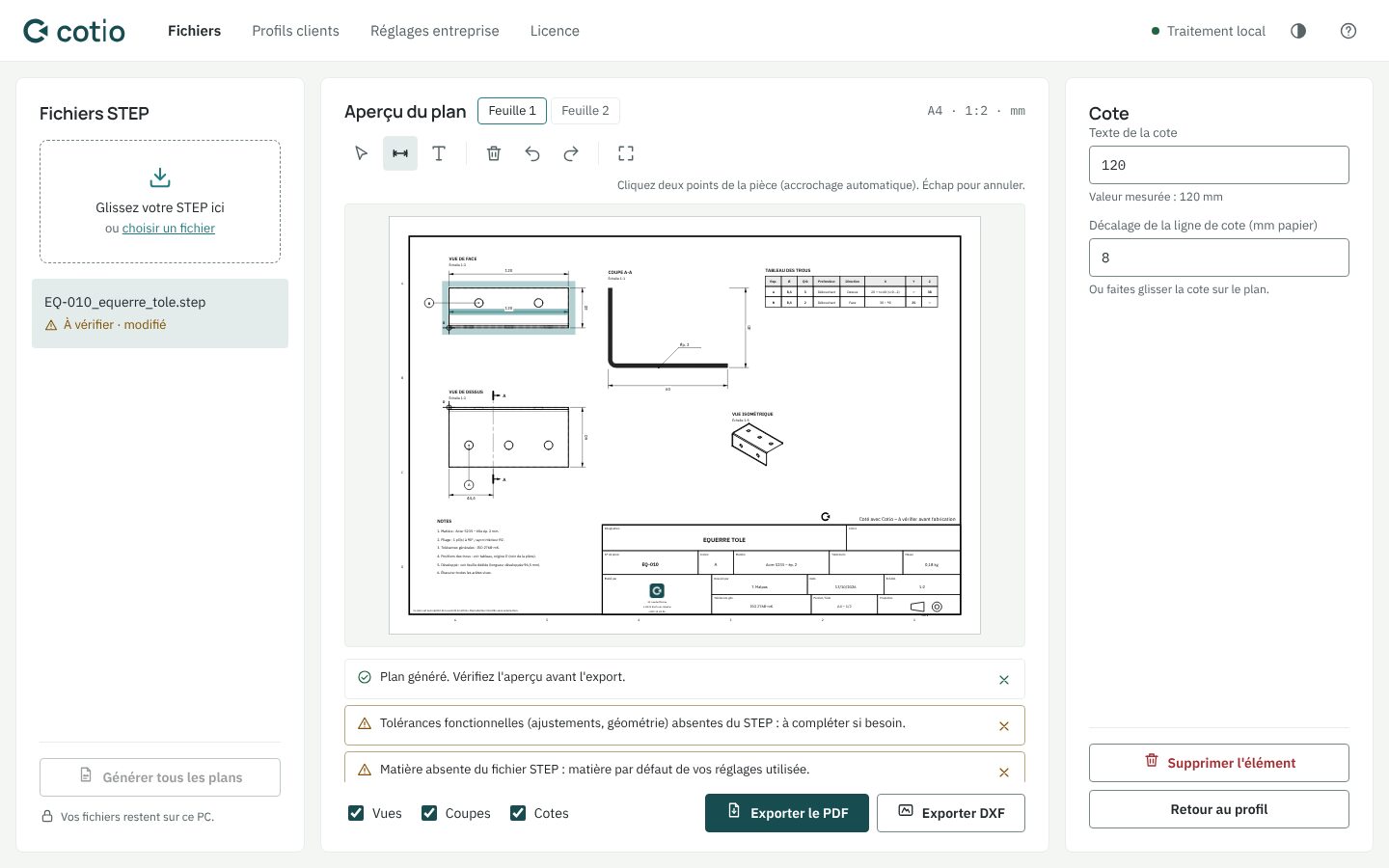

- Ajout de cotes horizontales, verticales ou alignées avec accrochage aux sommets
- Déplacement des vues avec leurs cotes, des repères et des textes
- Modification du cartouche, des notes et du tableau des trous
- Tableau des révisions : indice, date, motif
- Annuler / rétablir, enregistrement automatique
- Points à vérifier listés à chaque génération
05
Réglages entreprise
- Assistant de 10 minutes au premier lancement, réglages exportables vers vos autres postes
- Cartouche, logo, coordonnées, mention de propriété
- Table des matières (densité, finition) et table de pliage (K, rayon)
- Formats, échelles, décimales, séparateur, tolérances, notes
- Nom des fichiers et calques DXF
- Profils par client : nom, indice, format, langue, notes
Exports
Tout ce que l'atelier attend.
DXF des vues
Vues à l'échelle 1:1 sur calques séparés pour votre CAO.
DXF développé
Contour de découpe et lignes de pli pour la découpe laser.
Fiche de fabrication
Longueur de découpe, amorçages, surface de tôle, plis, masse : la base de votre devis.
Récapitulatif de lot
Toutes les pièces d'un dossier dans un tableau Excel : quantités, matières, masses.
Dossier fournisseur
PDF, DXF et STEP de chaque pièce dans un ZIP prêt à envoyer en consultation.
Essayez sur vos propres pièces.
14 jours, tout inclus, sans carte bancaire.
